鋰金屬由于有最低的電化學電位(0V vs. Li/Li+)和超高的理論容量(3861 mAh/g)而被認為是“圣杯”負極(即鋰金屬負極)。然而，當與易燃液體電解液(LEs)結合時，存在循環效率差、SEI層重復形成、鋰枝晶成核/生長和安全問題。用固體電解質(SEs)替代LEs理論上可以解決安全問題，但界面接觸不良和嚴重的界面反應會大大降低使用無機SEs的全固態鋰電池(ASSLBs)的性能。而且，在ASSLBs中，為了改善鋰金屬陽極與SEs的界面接觸，往往需要超高的外部壓力，不適合大規模生產和實際應用。

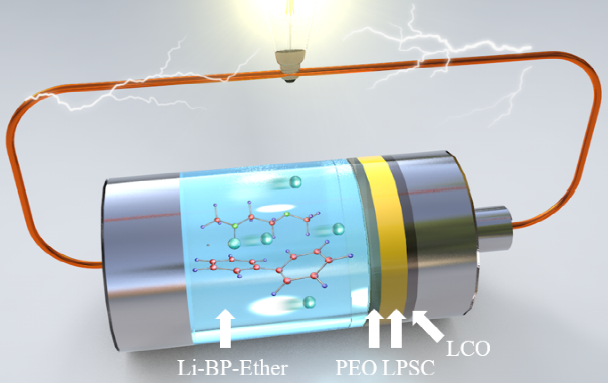

為了解決上述問題，實現安全性和界面接觸更好的高能量密度電池，液態鋰負極和固態電解質的組合已經引起了越來越多的關注。一種可能的方法是將熔融鋰金屬負極與石榴石型SEs結合，建立的液-固界面可以在高電流密度100mA cm-2下抑制鋰枝晶生長。然而，熔融鋰和石榴石型SEs都需要較高的運行溫度（高于鋰的熔點，200℃）以獲得液體狀態和較高的離子傳導性，導致制造過程復雜，能耗高，有安全隱患，正極材料的選擇有限，能源效率相對較低（75~89%）。另一種更好的方法是使用基于聯苯（BP）的液態堿金屬溶液作為負極材料，它在室溫下表現出良好的安全性能和高電子/離子導電性。一些工作雖然報道了Li-BP-Ether液體負極與MOF或PVDF電解質在鋰空氣電池和液流電池中的應用。然而，迫切需要使用具有更高的離子電導率的SE，以改善擴散動力學，促進這種電池的能量效率。本工作開發了一種新的電池配置，采用室溫液態鋰金屬作為負極，硫化物電解質Li6PS5Cl和LiCoO2固態正極材料。飽和Li-BP-Ether溶液作為金屬鋰和硫化物SE之間的保護性?shī)A層，不僅保證了電極/電解質的充分接觸，而且由于其高電子/離子混合導電性和溶解金屬鋰的能力，消除了鋰枝晶。與熔融金屬鋰和氧化物SE相比，鋰-聯苯-醚溶液和硫化物SE都能在室溫下良好運行，從而消除了200℃以上存在的所有挑戰。此外，新的電池系統可以在可忽略的外部壓力（3kPa）下運行，遠遠低于傳統ASSLBs所需的高壓。由于硫化物SE和Li-BP-DME溶液的高導電性（12 mS cm-1），新的電池配置在充放電過程中還表現出小的過電位和快速的反應動力學。因此，在30°C下可以實現高可逆放電容量（140.4 mAh g-1）和高效率（99.7 %的庫侖效率和約100次循環后>96 %的能量效率）。該電池體系的循環穩定性、庫侖效率和能源效率為迄今為止所有使用固態正極材料的液態鋰溶液電池系統中報告的最佳性能水平。此外，它還在寬溫度范圍內（-20~50℃）表現出良好的性能。總的來說，本工作中的電池配置為高能量密度、高成本效益、高安全性、寬溫度范圍、低壓力和無枝晶的可充電鋰電池開辟了一條有前途的道路。該成果以“High-Safety, Wide-Temperature-Range, Low-External-Pressure and Dendrite-Free Lithium Battery with Sulfide Solid Electrolyte”為題發表在國際知名期刊Energy Storage Materials（IF=20.831）https://doi.org/10.1016/j.ensm.2022.10.057上，第一作者為中國科學院物理研究所博士生彭健，伍登旭。此研究項目獲得長三角物理研究中心科學家工作室項目支持。
傳統的鋰金屬負極需要加熱到200℃以上才能融化（如圖1a所示），這樣一來，任何帶有液態堿金屬負極的電池都需要在高溫下工作，這消耗了大量的能量，而且極其危險。相比之下，液態鋰溶液（Li-BP-DME/TEGDME）的制備簡單、高效，可以在室溫下幾個步驟內完成。金屬鋰會迅速溶解到聯苯（BP）-醚溶劑中，形成液態鋰溶液，如圖1b所示。圖1c展示了液態鋰溶液中金屬鋰與芳香族化合物BP、醚類化合物C4H10O2（DME）和C10H22O5（TEGDME）之間的分子相互作用。溶液中的反應機制如下，Li和BP之間首先發生電荷轉移反應，形成[(BP?-)Li+]加合物，該加合物將通過鋰離子與DME/TEGDME的配位進一步穩定，最后形成加合物[(BP?-)Li+]（C4H10O2）或[(BP?-)Li+]（C10H22O5）。此外，還研究了Li6PS5Cl（LPSC）固體電解質顆粒（帶PEO-LiTFSI涂層，LPSC@PEO）上的液態鋰負極的潤濕性，并與融化的金屬鋰負極進行了比較（圖1d-1f）。其中?LG、?SG、?SL和θ分別為液-氣界面、固-氣界面、固-液界面和接觸角。結果顯示，Li-BP-(TEG)DME液體在室溫下鋪滿了LPSC@PEO的整個表面，表面完全濕潤，接觸角很小θ<90°（圖1d和圖1e）。這種潤濕性比任何即使在200℃以上的高溫下（θ>90°，圖1f）的熔融堿金屬或其合金的潤濕性要好得多。圖1 | Li-BP-(TEG)DME液體溶液的物理和化學特性。(a) 獲得液態鋰的制備過程示意圖，其中金屬鋰需要在200℃以上加熱。(b) 獲得Li-BP(TEG)DME的制備過程示意圖，該過程簡單、高效，在室溫（25℃）下操作。(c) Li-BP-(TEG)DME溶液的制備照片以及溶液中分子和原子之間相互作用的示意圖。(d-f)Li-BP-DME、Li-PTEGDME和融化的金屬鋰在帶有PEO-LiTFSI界面保護層（LPSC@PEO）的Li6PS5Cl固體電解質顆粒上的界面浸潤性。鋰金屬電池的安全問題是最受關注的問題之一。由于鋰金屬的高反應性，其安全性是傳統鋰金屬電池面臨的主要挑戰之一。金屬鋰與水接觸產生氫氣，在大氣環境中劇烈燃燒(圖2a)，存在嚴重的安全隱患。此外，在連續沉積/剝離過程中，鋰枝晶容易從金屬鋰負極處不斷成核生長，導致液態電解液鋰金屬電池內部短路，最終導致熱失控/火災。以上兩點帶來了很大的安全隱患，阻礙了鋰金屬電池的應用。我們通過向Li-BP-(TEG)DME溶液中逐滴加水的方法，驗證了Li-BP-(TEG)DME的安全性能，結果顯示這種反應比鋰金屬要溫和得多。雖然溶液的顏色由深藍色/黑色變?yōu)橥该魃谡麄€(gè)過程中沒有觀察到明顯的爆炸或明火 (圖2b和圖2c)。圖2c中的Li-BP-TEGDME溶液與水的反應時間比Li-BP-DME更長，這是由于其鋰濃度較高。此外，在反應過程中，溶液溫度的升高的程度幾乎可以忽略不計，放熱比金屬鋰少得多。與金屬鋰相比，液態金屬鋰溶液(Li-BP-(TEG)DME)由于其不易燃的特性和抑制鋰枝晶成核/生長的能力，其安全性得到了提高。這些優越的性能使得室溫Li-BP-(TEG)DME電池本質上比高溫熔融鋰電池和鋰金屬液態電解液電池更安全。這也代表了將Li-BP-(TEG)DME電池系統用于大規模應用的一個極有前途的優勢。圖2 | Li-BP-DME、Li-BP-TEGDME和金屬鋰的安全測試。(a) 金屬鋰負極與蒸餾水的反應。(b) Li-BP-DME液體負極與蒸餾水的反應。(c) Li-BP-TEGDME液體負極與蒸餾水的反應。為了確定Li-BP-(TEG)DME液體溶液的氧化還原電位，制作了Li-BP-DME//LPSC@PEO//Li和Li-BP-TEGDME//LPSC@PEO //Li電池。這些電池的開路電壓曲線見圖3a，一系列的氧化還原電位從0.23 V到0.389 V與Li/Li+的關系見圖3b。相對較低的氧化還原電位表明其作為負極材料具有良好的潛力。上述研究的液體鋰溶液包括室溫下的飽和溶液（Li2.67BP3DME10和Li2.67BP3TEGDME10）和不飽和溶液（Li0.5BP3DME10、Li1.0BP3DME10、Li1.5BP3DME10和Li2.0BP3DME10）。不飽和溶液可單獨作為負極使用，飽和溶液可作為負極或作為金屬鋰負極的保護層。隨著鋰濃度的增加，以DME為溶劑的液態金屬鋰溶液的氧化還原電位從0.339V逐漸下降到0.23V，Li2.67BP3TEGDME10的氧化還原電位為0.389V。低電位有利于提高電池能量密度。電子和離子電導率是Li-BP-（TEG）DME溶液作為負極材料的關鍵參數。為了進一步研究飽和液態鋰溶液（Li2.67BP3DME10和Li2.67BP3TEGDME10）的電化學性能，我們測量了它們?cè)谑覝叵碌碾x子和電子電導率。圖3c顯示，Li2.67BP3DME10的阻值小于Li2.67BP3TEGDME10。經計算，Li2.67BP3DME10和Li2.67BP3TEGDME10的總電導率分別為12 mS cm-1和2.39 mS cm-1。這兩種溶液的電子電導率是用等溫瞬時離子電流（ITIC）方法測量的，Hebb-Wagner直流（DC）極化曲線（即電流-時間）顯示在圖3d。對于Li2.67BP3DME10，電流迅速下降并穩定在一個恒定值（0.9 mA），而對于Li2.67BP3TEGDME10，電流幾乎保持在一個較低的值0.19 mA。Li2.67BP3DME10的離子和電子電導率（2.99 mS cm-1, 9.01 mS cm-1）比Li2.67BP3TEGDME10（0.49 mS cm-1, 1.90 mS cm-1）高。這些數值在圖3e中進行了總結，Li2.67BP3DME10和Li2.67BP3TEGDME10相對較高的電導率數值使它們有資格成為有前途的負極材料。
圖 3 | （a）Li-BP-（TEG）DME/LPSC/Li電池在室溫下的開路電壓。(b) 不同成分的Li-BP-(TEG)DME液體溶液的氧化還原電位匯總。(c) 室溫下Li2.67BP3DME10和Li2.67BP3TEGDME10的電化學阻抗譜。(d) 室溫下Li2.67BP3DME10和Li2.67BP3TEGDME10的直流極化曲線。(e) Li2.67BP3DME10和Li2.67BP3TEGDME10在室溫下的總電導率、離子電導率和電子電導率的總結。(f-h)Li1.5BP3DME10/LPSC@PEO/Li1.5BP3DME10 電池、（Li2.67BP3DME10+Li）/ LPSC@PEO/（Li2.67BP3DME10+Li）電池和（Li2.67BP3TEGDME10+Li）/ LPSC@PEO/（Li2.67BP3TEGDME10+Li）電池在30℃下電流密度為0.127 mA cm-2的靜電放電/充電電壓曲線。(i) 帶有PEO保護層的硫化物SE顆粒的示意圖。(j-m) 循環前和循環后PEO保護層的橫截面和平面SEM圖片。(j) SEM圖像顯示循環前PEO界面層的橫截面形態。(k) SEM圖像顯示循環前PEO界面層的平面形態。(l) SEM圖像顯示循環后PEO界面層的橫截面形態。(m) SEM圖像顯示循環后PEO界面層的平面形態。在對稱電池（Li1.5BP3DME10/ LPSC@PEO/ Li1.5BP3DME10）中證明了這些液體溶液的電化學可逆的鋰沉積/剝離，其中不飽和液體鋰陽極Li1.5BP3DME10顯示出良好的循環穩定性，400小時的過電位低至0.22 V（圖3f）。此外，為了測試金屬鋰負極和飽和液體金屬鋰溶液作為金屬鋰保護層的電池的循環穩定性，組裝了對稱電池（Li2.67BP3DME10+Li）/LPSC@PEO/（Li2.67BP3DME10+Li）和（Li2.67BP3TEGDME10+Li）/LPSC@PEO/（Li2.67BP3TEGDME10+Li）。這些電池的電壓曲線顯示在圖3g和圖3h。兩種對稱電池都表現出低的初始過電位（Li2.67BP3DME10+Li為0.075V，Li2.67BP3TEGDME10+Li為0.257V）和400小時的穩定循環（圖3g和圖3h）。低初始過電位和長周期穩定性歸因于良好的界面接觸和液體鋰溶液的高導電性。此外，由于PEO具有良好的機械性能，它可以在物理上防止液態鋰溶液和硫化物SE之間的接觸。此外，由于PEO的醚鍵與Li-BP-(TEG)DME溶液中的(TEG)DME成分有很好的親和力，因此PEO在室溫下的離子導電性能得到改善，以減少界面阻抗。換句話說，(TEG)DME可以作為增塑劑發揮作用。上述結果表明，含有LPSC@PEO的Li1.5BP3DME10和Li2.67BP3(TEG)DME10+Li的電池體系可以在鋰金屬電池中很好地發揮實際應用。對PEO保護的硫化物SE在使用Li1.5BP3DME10負極的對稱電池循環之前和之后的橫截面和平面形態進行了SEM表征。循環前的原始SE的圖像在左邊（圖3j, 3k），循環后的圖像在右邊（圖3l, 3m）。圖3j顯示，循環前PEO層的厚度約為3.59μm，而循環后減少到2.34μm（圖3l）。盡管有輕微的厚度損失，但PEO涂層下的硫化物SE沒有孔隙或裂縫，證明PEO界面層可以有效地阻止液體鋰溶液與硫化物SE發生反應。厚度的輕微損失可能是由于PEO層中少量殘留的乙腈溶劑和鋰鹽（LiTFSI）溶解到液態鋰溶液中造成的（圖S2）。此外，圖3k顯示了循環前致密和均勻的表面形態，圖3m顯示了PEO相對均勻的表面，即使在100小時的循環后也沒有明顯的孔隙/裂縫。這些SEM結果表明，PEO與液態鋰溶液有良好的化學穩定性，這與對稱電池的良好循環穩定性很好地對應。圖4為更好地解釋液態鋰溶液對鋰枝晶的抑制能力的示意圖。在使用液體電解質的鋰金屬電池中（圖4a），充/放電過程中無序的鋰枝晶沉積（圖4b）不僅會導致 "死鋰 "和快速的容量衰減，還會誘發內部短路和熱失控。盡管使用不易燃的SE的全固態鋰金屬電池（圖4c）預計比基于液體電解質的LIB更安全，但據報道，鋰枝晶在SE中比在液體電解質中更容易生長，因?yàn)楫?dāng)電流密度和面積容量增加到一定值時，金屬鋰傾向于在SE的孔隙和晶界處成核和生長，并最終滲透穿透電解質層，導致電池失效。不均勻的鋰沉積主要發生在由于SE-鋰金屬接觸不良或電解質壓實密度低而產生的缺陷上，這些缺陷為鋰枝晶的生長提供了活性位點。晶粒、晶界或界面之間的導電性差異也會導致枝晶的優先沉積。有人提出了電鍍誘導的鋰滲透模型，表明鋰沉積在缺陷部位并導致裂紋尖端的應力，以促進裂紋的生長。與這些常見的電池系統不同，液態鋰溶液的引入創造了一種新的電池配置。圖4d和圖4e分別是采用不飽和液態鋰溶液Li1.5BP3DME10負極和飽和液態鋰溶液與固體鋰片負極（Li2.67BP3（TEG）DME10+Li）的電池示意圖。當使用不飽和液體鋰溶液負極時，鋰離子可以與聯苯基陰離子相互作用，在鍍鋰過程中形成穩定的加合物。這意味著鋰枝晶的成核和生長不會在不飽和液態鋰溶液中發生。當應用飽和的Li2.67BP3（TEG）DME10+Li負極時，由于溶液的高離子/電子傳導性，鋰枝晶也很難形成。即使在極端的假設/條件下，鍍鋰過程中產生了鋰枝晶，飽和溶液內的鋰枝晶也會在接下來的剝離過程中優先被消耗掉，因?yàn)樗鼈兊谋砻娲嬖谳^低的阻抗途徑（圖4f）。更重要的是，由于液態鋰溶液的高電子傳導性，"死鋰 "問題可以被避免。

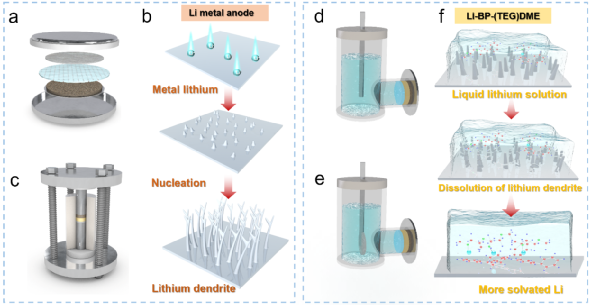

圖4 | 不同電池配置和鋰枝晶的生長/溶解過程示意圖。(a) 帶有液體電解質的鋰金屬電池的示意圖。(b) 鋰金屬電池中鋰枝晶的成核和生長過程示意圖。(c) 全固態硫化物鋰金屬電池的示意圖。(d) Li1.5BP3DME10負極的電池示意圖。(e) 以Li2.67BP3(TEG)DME10+Li為負極的電池示意圖。(f) 液體鋰溶液（Li-BP-(TEG)DME）中的鋰枝晶溶解示意圖。基于液態鋰溶液的這些獨特特性和該電池系統良好的循環穩定性，我們進一步組裝和研究了使用這種液體作為負極或金屬鋰負極保護層的可充電電池。圖5a顯示了特別設計的使用液態鋰溶液作為負極的電池的真實照片，圖5b-c顯示了詳細的組件。從左到右分別是Li-BP-DME、硅膠片、LCO+SE@PEO片、鋁（Al）箔、鋼片和硅膠片。由于硅膠片對液態金屬鋰溶液和PEO的柔韌性和化學穩定性，它可以有效地保證電池的密封性，防止液態金屬鋰溶液/電解質片暴露在空氣中。鋁箔是正極的集流體，鋼板起著支撐作用，確保LCO正極和鋁箔集流體之間的緊密接觸。圖5c是三層物質（LCO+SE@PEO）的示意圖和放大圖。這里使用固體正極LiCoO2來證明室溫液體金屬硫化物SE電池的實際應用可行性。LCO正極材料上有Li2ZrO3（LZO）作為保護層，隔離了硫化物SE和LCO的直接接觸，大大限制了界面副反應。研究了室溫下使用不飽和液態金屬鋰溶液Li1.5BP3DME10（LZO@LCO/LPSC@PEO/ Li1.5BP3DME10）和飽和液態金屬鋰與固體鋰片（LZO@LCO/LPSC@PEO/Li2.67BP3（TEG）DME10/Li）的全電池電化學性能。圖5d、5g和5j顯示了這些電池在2.5-4.0 V的電壓范圍內的充/放電曲線。Li1.5BP3DME10具有在室溫下各種LixBPy(TEG)DMEz中最高的離子電導率，使用Li1.5BP3DME10的電池在第1、2、10、60和70個周期的充/放電曲線如圖5d所示。第一周期的比容量為128.4 mAh/g，接近于金屬鋰負極和硫化物SE的電池（圖S5）。充電和放電電壓平臺為~3.6V，顯示了高輸出電壓和能量密度。圖5e顯示了該電池的循環性能，71次循環后容量保持率為89.56%。首周庫侖效率相對較低，為84.94%，但從第二周期開始迅速增加到99%以上，并保持這一數值直到第71周。此外，首周能量效率為83.41%，直到第71個周，能量效率穩定（超過96%）。圖5f顯示了不同倍率下的可逆放電容量（在0.1C、0.2C、0.5C、1C和2C下分別為140、132 117、97和64 mAh g-1），在高倍率測試后，在0.1C下可以恢復140 mAh g-1的高容量。這些結果證實了不飽和液態金屬鋰溶液可以單獨作為負極使用。為了驗證飽和液態金屬鋰作為保護層在室溫下的全電池性能，研究了飽和液態鋰溶液和固態金屬鋰片（Li2.67BP3（TEG）DME10+Li）在室溫下的全電池。圖5g顯示了（Li2.67BP3DME10+Li）電池在第1、2、10、50、88和96個周期的充放電曲線。第一周期的比容量為135.4 mAh g-1，這接近于LCO的理論比容量（140 mAh g-1）。然而，由于充/放電電壓高點是~3.6V，小于LCO對Li/Li+的電壓（3.9V），真正起作用的負極實際上是Li2.67BP3DME10而不是金屬鋰。應該注意的是，棒狀的集流體在負極一側與液態鋰溶液和金屬鋰接觸，LCO正極（1毫克）中的鋰容量約為0.27 mAh，比Li2.67BP3（TEG）DME10（5毫升，約250 mAh）小得多。因此，液態鋰溶液在整個循環過程中可以經歷完整的氧化還原反應，其化學狀態的變化可以忽略不計。在這種情況下，金屬鋰不能作為鋰源發揮作用。然而，金屬鈉作為Na-BP-DEGDME中的Na源的有效性已經被Kim等人報告/證實了。因此，可以合理地預測，在較大的正極負載和較小的液態鋰劑量下，由于金屬鋰負極的參與，能量密度可以得到大幅度的提高。圖5h顯示，88次循環后的容量保持率為89.21%，96次循環后為80%。容量衰減可能是由漏氣導致的液態鋰溶液的惡化造成的。首周庫侖效率相對較低，為81.05%，但從第3個循環開始增加到99%以上，并一直保持到第96個循環。圖5i顯示了不同倍率下的可逆放電容量（在0.1C、0.2 C、0.5 C、1 C和2 C時分別為133、122、106、88和56 mAh g-1），并且當回到0.1C時將138 mAh g-1的高容量恢復。
圖5 | (a-c) 用于電化學測試的全電池結構的照片和示意圖。(d-f)LCO/LPSC@PEO/Li1.5BP3DME10 電池在室溫下的電化學性能。(d) LCO/LPSC@PEO/Li1.5BP3DME10 電池的充電-放電曲線。(e) LCO/LPSC@PEO/Li1.5BP3DME10 電池在0.1C下的循環性能。(f) LCO/LPSC@PEO/ Li1.5BP3DME10 電池的倍率性能。(g-i) LCO/LPSC@PEO/(Li2.67BP3DME10+Li負極)電池在室溫下的電化學性能。(g) LCO/LPSC@PEO/( Li2.67BP3DME10+Li負極)電池的充放電曲線。(h)LCO/LPSC@PEO/( Li2.67BP3DME10+Li負極)電池在0.1C的循環性能。(i) LCO/LPSC@PEO/( Li2.67BP3DME10+Li負極)電池的倍率性能。(j-l)LCO/LPSC@PEO/( Li2.67BP3TEGDME10+Li負極)電池在室溫下的電化學性能。(j) LCO/LPSC@PEO/( Li2.67BP3TEGDME10+Li陽極)電池的充放電曲線。(k) LCO/LPSC@PEO/( Li2.67BP3TEGDME10+Li負極)電池在0.1C的循環性能。(l) LCO/LPSC@PEO/( Li2.67BP3TEGDME10+Li陽極)電池的倍率性能。同樣，在室溫下研究了使用飽和液體鋰溶液和固體鋰片（Li2.67BP3TEGDME10+Li）的全電池。TEGDME的揮發性比二甲醚低，并且比二甲醚（閃點20℃，沸點83℃）具有更高的閃點（141℃）以及沸點（276℃）。因此，循環的穩定性將得到改善。圖5j顯示了（Li2.67BP3TEGDME10+Li）電池在第1、2、10、50和100次循環時的充放電曲線。首周的比容量為153.4 mAh g-1，超過了LCO的理論比容量（140 mAh g-1）。由于充/放電電壓平臺是~3.5V，小于LCO對Li+/Li的電壓（3.9V），真正起作用的負極實際上是Li2.67BP3TEGDME10而不是金屬鋰。圖5k顯示了100次循環后75.51%的容量保持率。與（Li2.67BP3DME10+Li）電池相比，沒有觀察到突然的容量下降，反映出良好的循環穩定性。最初的庫侖/能量效率為84.44%/83.81%，直到第100次循環，庫侖/能量效率穩定（超過92%/80%）。圖5l顯示了不同電流率下的可逆放電容量（在0.1C、0.2C、0.5C、1C和2C時分別為158、133、86、67和~0 mAh g-1），以及回到0.1C的可恢復容量157 mAh g-1。倍率性能比Li1.5BP3DME10和Li2.67BP3DME10+Li電池差，因?yàn)長i2.67BP3TEGDME10的離子傳導性比Li1.5BP3DME10和Li2.67BP3DME10低。總之，室溫下的飽和（Li2.67BP3(TEG)DME10）和不飽和液態鋰溶液（Li1.5BP3DME10）都可以單獨作為負極組裝電池，具有良好的循環穩定性和良好的倍率性能。鋰金屬液體電解質電池和液體鋰負極（Li-BP-(TEG)DME）電池在不同溫度（-20℃、30℃、50℃）下的充放電曲線進行了比較，見圖6a-6c。盡管兩個電池系統的比容量相似，但無論溫度如何，Li-BP-(TEG)DME電池的首周循環庫侖效率遠遠高于鋰金屬液體電解質電池。這主要是由于鋰金屬液態電解質電池在首周循環中由于SEI的形成和液態電解質的分解而大量消耗鋰離子造成的。相反，由于高度可逆的負極材料和穩定的界面，這種情況不會發生在Li-BP-（TEG）DME電池中。為了更好地進行比較，圖6d展示了兩個電池系統在不同溫度下的首周容量和首周庫侖效率。該電池系統可以在較寬的溫度范圍（-20℃~50℃）內工作。圖6e顯示了Li1.5BP3DME10（-20℃~30℃）和Li2.67BP3TEGDME10（50℃）電池的充電-放電曲線。在50℃使用TEGDME的原因是為了減少液態鋰溶液在高溫下的揮發，保證電池的正常工作。這些電池在不同溫度下的首周可逆放電容量和首周庫侖效率總結在圖6f中。由于硫化物SE、PEO界面保護層和液態鋰溶液的離子電導率隨著溫度的升高而增加，電池的阻抗隨著溫度的升高而降低。可逆放電容量隨著溫度的升高而增加（從63.9 mAh g-1到138.9 mAh g-1），到30℃時接近LCO的理論比容量（140 mAh g-1）。電池的首周庫倫效率隨著溫度的升高而增加（從70.5%到84.1%）。還研究了Li1.5BP3DME10電池在寬溫度范圍內（-20℃~30℃）的倍率性能（圖6g），圖6h中總結了0.1C、0.2C、0.5C、1C和2C時的可逆放電容量。結果表明，在室溫（30℃）下，電池的倍率性能較好，在2 C時，容量保持在64.2 mAh g-1。當溫度下降到5℃時，電池只能在小于0.5 C的電流速率下工作，在這個溫度下（0.5 C）容量為45 mAh g-1。如果溫度進一步下降到0℃以下，電池只能以低于0.2C的倍率工作。然而，值得注意的是，電池在-20℃時，0.1C仍然可以穩定地循環，放電容量相對較高，達到79.4 mAh g-1。這表明Li1.5BP3DME10電池系統可以在較寬的溫度范圍（-20℃~50℃）內工作，適合于各種應用場景。

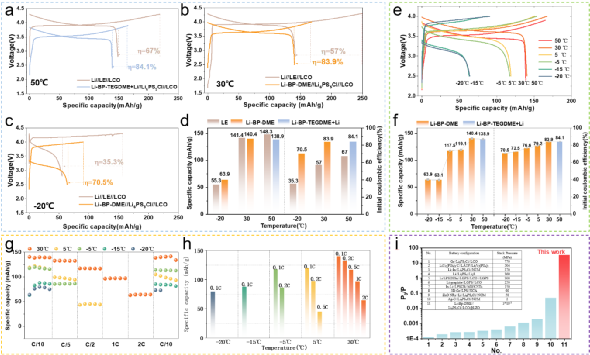

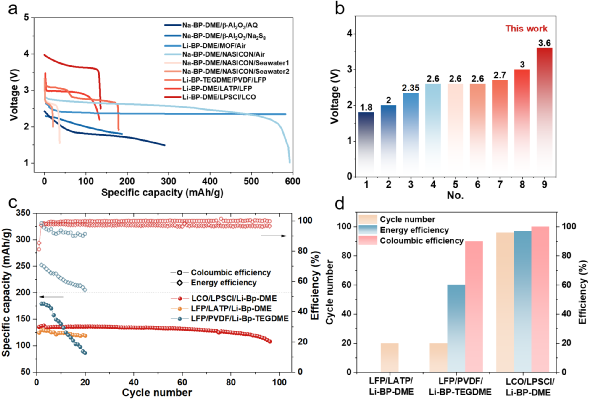

圖6 | (a-c) LCO/LE/Li, LCO/LPSC@PEO/Li1.5BP3DME10 和LCO/LPSC@PEO/(Li2.67BP3TEGDME10+Li負極)在50°C, 30°C, -20°C的初始充放電曲線，倍率為0.1 C。（d）三種電池在不同溫度（-20℃，30℃，50℃）下的第一周期庫侖效率和比容量的總結和比較。（e）不同溫度（-20℃~30℃）下LCO/LPSC@PEO/ Li1.5BP3DME10 電池和50℃下LCO/LPSC@PEO/（Li2.67BP3TEGDME10+Li負極）電池的首周充電-放電曲線。(f) LCO/LPSC@PEO/ Li1.5BP3DME10 和 LCO/LPSC@PEO/( Li2.67BP3TEGDME10+Li 負極)電池在不同溫度(-20°C, -15°C, -5°C, 5°C, 30°C, 50°C)下的首周庫侖效率和比容量的總結和比較。(g-h) LCO/LPSC@PEO/ Li1.5BP3DME10 的倍率性能（0. 1 C-2 C）的LCO/LPSC@PEO/ Li1.5BP3DME10 電池在寬溫度范圍內（-20°C-30°C）。（i）LCO/LPSC@PEO/ Li1.5BP3DME10 電池與以前報道的基于無機固體電解質的全固態電池的外部壓力比較（P0為標準大氣壓力101.325 kPa）。更值得注意的是，液態鋰電池在環境操作條件下（即室溫下可忽略的3 kPa的外部壓力，由一個專門設計的裝置測量，如圖S7所示）表現出穩定的循環性能。考慮到許多報道的全固態電池所需的高壓/高溫條件，液體鋰電池的環境操作是非常令人印象深刻的（圖6i）。最后，這項工作的結果與以前報道的所有室溫下的液體堿金屬溶液電池進行了比較。圖7a顯示了上述所有電池的首周放電曲線，其中其他電池系統的放電電壓平臺都低于本工作中的Li-BP-DME/LPSC/LCO電池系統。圖7b總結了這些電池系統的放電平臺電壓，與其他電池系統（1.8V至3.0V）相比，本工作中報告的新電池系統（Li-BP-DME/LPSC/LCO）顯示出最高的放電平臺電壓（3.6V）。圖7c-d總結和比較了采用固體正極材料（Li-BP-DME/LATP/LFP、Li-BP-TEGDME/PVDF/LFP和Li-BP-DME/LPSC/LCO）的Li-BP-（TEG）DME電池的電化學性能（包括能量效率、庫倫效率和比容量）。本工作中的Li-BP-DME/LPSC/LCO電池系統在循環穩定性、庫侖效率和能量效率方面遠遠優于其他兩個電池系統。Li-BP-DME/LPSC/LCO電池可以穩定地循環約100次，而其他兩個電池系統只能循環20次。Li-BP-DME/LPSC/LCO的庫侖效率在99%以上，能量效率在96%以上，而Li-BP-TEGDME/PVDF/LFP電池的庫侖效率為90%，能量效率低，只有60%。因此，本工作中的電池在迄今為止報道的所有使用固體正極的液體鋰電池系統中具有最好的循環穩定性、最高的庫侖效率和最高的能量效率。此外，與使用硫化物SE、LCO正極、鋰負極/鋰合金/LTO負極的全固態電池相比，本工作中的電池在循環穩定性和放電容量方面也表現出明顯的優勢（圖S8）。
